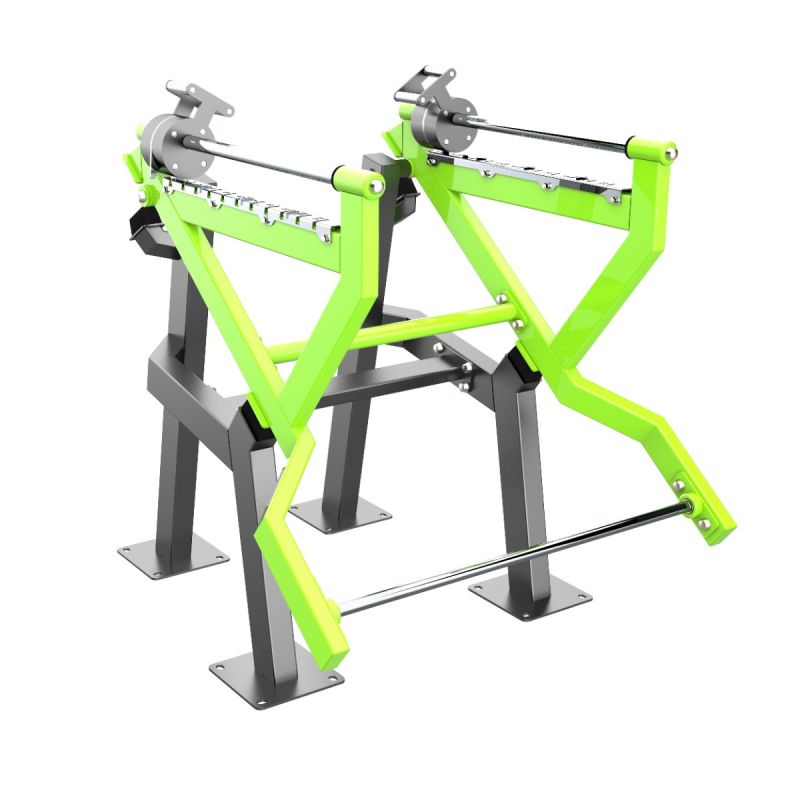

F-2816 Уличный тренажер Мультиштанга с переменной нагрузкой ZAVODSPORTA

Видеоинструкция по эксплуатации

3D-исходник в SKP

3D-исходник в DWG

Технический паспорт

Уличный тренажер Мультиштанга с переменной нагрузкой ZAVODSPORTA* предназначен для установки на уличных спортивных площадках с учетом интенсивной эксплуатации в разных климатических условиях. Тренажёры серии Force спроектированы по образцу профессионального оборудования для залов, с учётом антропометрических данных пользователей и биомеханики движений, обеспечивая комфортное и физиологичное выполнение упражнений.

• Несущая конструкция уличного тренажера выполнена из профильных труб 120×80 мм и 100×50 мм с толщиной стенки 3 мм. Детали изготовлены из листового металла толщиной 8 мм и 3 мм.
• Основание закладной (гильза) выполнено из трубы 80×80×3 мм с цокольной опорой крепления из листового металла толщиной 8 мм и 6 мм. Фланцевое соединение для монтажа тренажера выполнено из листового металла 300×300 мм с толщиной 8 мм, имеет 4 овальных отверстия для регулировки тренажера под болтовое крепление М16. Резьбовые соединения защищены составными металлическими колпачками, входящими в комплект поставки.
• Подвижные рычаги изготовлены из профильной трубы 100×50 мм с толщиной стенки 3 мм. Детали изготовлены из листового металла толщиной 8 мм, 6 мм, 3 мм.
• Подвижные рычаги оснащены передвижными грузовыми блоками, изготовленными из листового металла толщиной 8 мм. Перемещение грузовых блоков осуществляется с использованием подшипников при помощи парных рукоятей длиной 120 мм из металлического прутка с мягкой накаткой.
• Направляющие для перемещения грузовых блоков изготовлены из нержавеющей стальной трубы диаметром 40 мм, что обеспечивает устойчивость к коррозии, высокую износостойкость и стабильность хода подвижных элементов в условиях эксплуатации при темперных перепадах и метеорологических явлениях.
• Стартовый вес на один подвижный рычаг 20,5 кг с шагом 1,2 кг. Плавное ступенчатое увеличение нагрузки доступно в 11 положениях. Общий стартовый вес на два рычага 41 кг, максимальный - 65 кг.
• Маркировка уровней нагрузки выполнена методом лазерной резки по листовому металлу на оборудовании с ЧПУ, что обеспечивает высокую точность, стойкость и долговечность в условиях уличной эксплуатации.
• Соприкасающиеся элементы оборудованы резиновыми отбойниками для защиты рамы от механических повреждений и амортизации при завершении подхода.
• Штанга выполнена из стальной трубы диаметром 33 мм с толщиной стенки 3,2 мм. Длина штанги 1320 мм. Рабочая область (каждый хват) длиной 200 мм имеет мягкую ромбовидную накатку для комфортного и безопасного хвата. Расстояние между хватами (накаткой) 820 мм.
• Металлические элементы покрыты цинкосодержащим грунтом, формирующим антикоррозийный слой в результате химической реакции компонентов грунта с металлом, и порошковой краской с шагреневой фактурой, запечённой в печи полимеризации. Шагреневое покрытие повышает устойчивость поверхности к механическим повреждениям и маскирует следы эксплуатации.
• Поверхности деталей с контактными или ударными зонами дополнительно защищены методом горячего цинкования, обеспечивающим долговременную стойкость к агрессивному воздействию внешней среды.
• Надёжность и прочность разъёмных соединений конструктивных элементов тренажёра обеспечиваются за счёт использования высококачественного оцинкованного крепежа, выступающие части которого закрыты металлическими защитными колпачками.
• При изготовлении деталей используются высокоточные станки лазерной резки, что обеспечивает точность линейных размеров, корректное позиционирование элементов в сборочных узлах и стабильность геометрии конструкции тренажёра.
• Цвет рамы тренажера: графит (другие цвета опционально).
• Цвет элементов: желто-зеленый, матовый (другие цвета опционально).
• Габариты (без учёта цокольной опоры): 1630×1420×1470 мм.
• Вес тренажера: 230 кг.
• Вес тренажера с цокольными опорами: 270 кг.
• Производитель: ZAVODSPORTA. Производитель оставляет за собой право (без предварительного уведомления) на внесение изменений в конструкцию, комплектацию или технологию изготовления тренажера для улучшения эксплуатационных качеств.

Оборудование состоит из закладных и тренажера. Закладные монтируются в грунт и заливаются бетоном. Тренажер крепится к закладным за счет фланцевого соединения и отсыпается песчано-гравийной смесью до уровня площадки. Фланцевое крепление позволяет надёжно смонтировать тренажер и беспрепятственно демонтировать при необходимости ремонта. Монтажные схемы прилагаются к комплекту поставки.
