Force-2801 Уличный тренажер Жим вверх с переменной нагрузкой ZAVODSPORTA

Технический паспорт

3D-исходник в DWG

3D-исходник в SKP

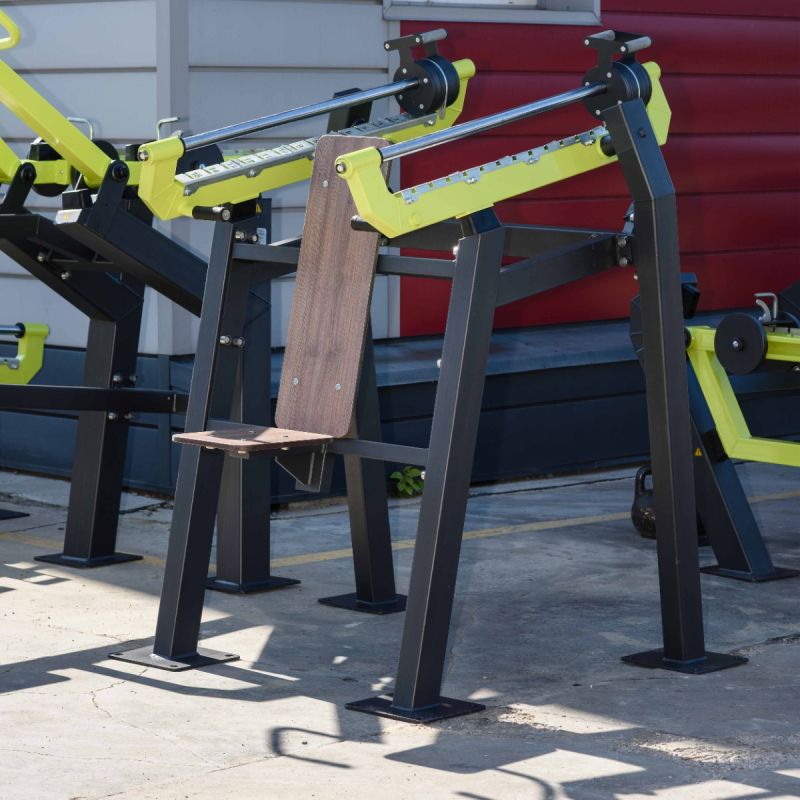

Уличный тренажер Жим вверх с переменной нагрузкой ZAVODSPORTA* предназначен для установки на уличных спортивных площадках с учетом интенсивной эксплуатации в разных климатических условиях.

• Несущая конструкция уличного тренажера выполнена из профильных труб 120×80×3 мм, 100×50×3 мм и 80×40×2 мм. Детали изготовлены из листового металла толщиной 8 мм и 3 мм.
• Основание закладной (гильза) выполнено из трубы 80×80×3 мм длинной 700 мм с цокольной опорой крепления из листового металла толщиной 8 мм и 6 мм. Фланцевое соединение для монтажа тренажера выполнено из листового металла 300×300 мм с толщиной 8 мм, имеет 4 овальных отверстия для регулировки тренажера под болтовое крепление М16.
• Подвижные рычаги изготовлены из профильной трубы 100×50 мм с толщиной стенки 3 мм. Детали изготовлены из листового металла толщиной 8 мм, 6 мм, 3 мм.
• Подвижные рычаги оснащены передвижными грузовыми блоками, изготовленными из листового металла толщиной 8 мм. Перемещение грузовых блоков осуществляется с использованием подшипников при помощи парных рукоятей из металлического прутка с мягкой накаткой.

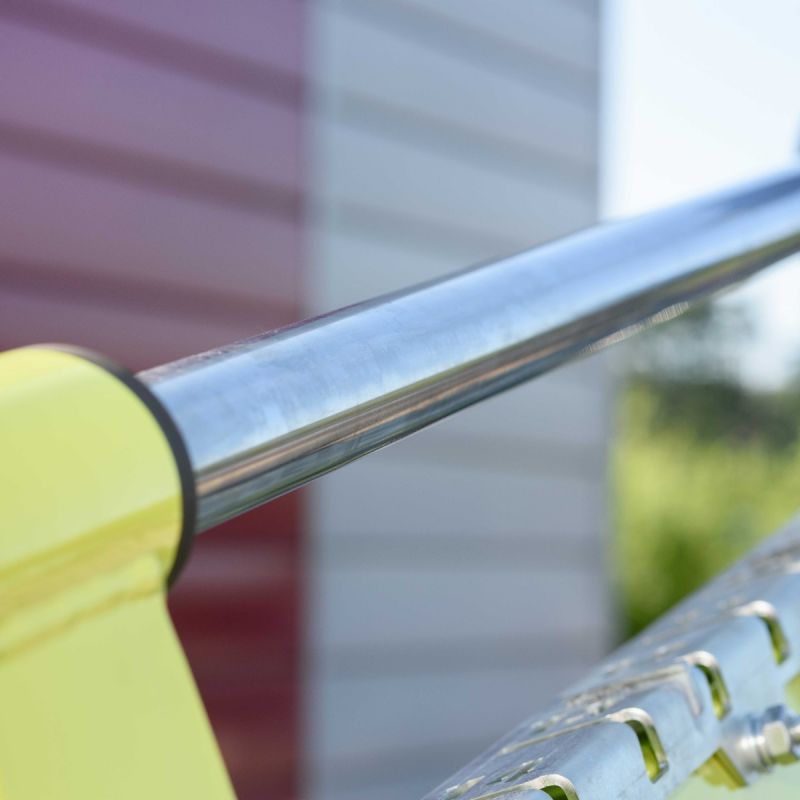

• Направляющие для перемещения грузовых блоков изготовлены из нержавеющей стальной трубы, что обеспечивает устойчивость к коррозии, высокую износостойкость и стабильность хода подвижных элементов в условиях эксплуатации при темперных перепадах и метеорологических явлениях.
• Стартовый вес на один подвижный рычаг 15 кг с шагом 2 кг. Плавное ступенчатое увеличение нагрузки доступно в 15 положениях.
• Маркировка уровней нагрузки выполнена методом лазерной резки по листовому металлу на оборудовании с ЧПУ, что обеспечивает высокую точность, стойкость и долговечность в условиях уличной эксплуатации.

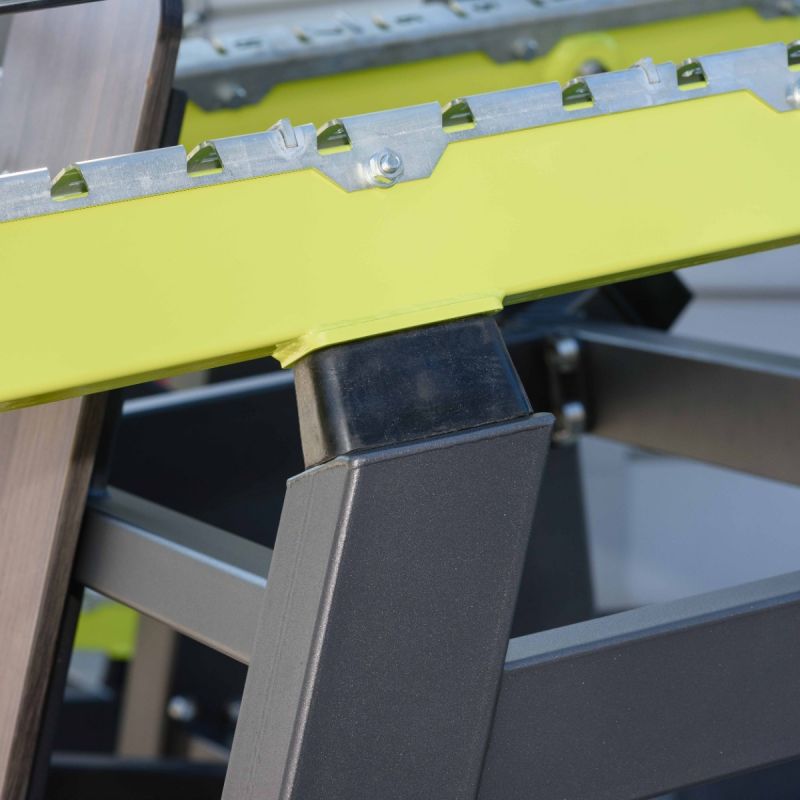

• Соприкасающиеся элементы оборудованы резиновыми отбойниками для защиты рамы от механических повреждений и амортизации при завершении подхода.

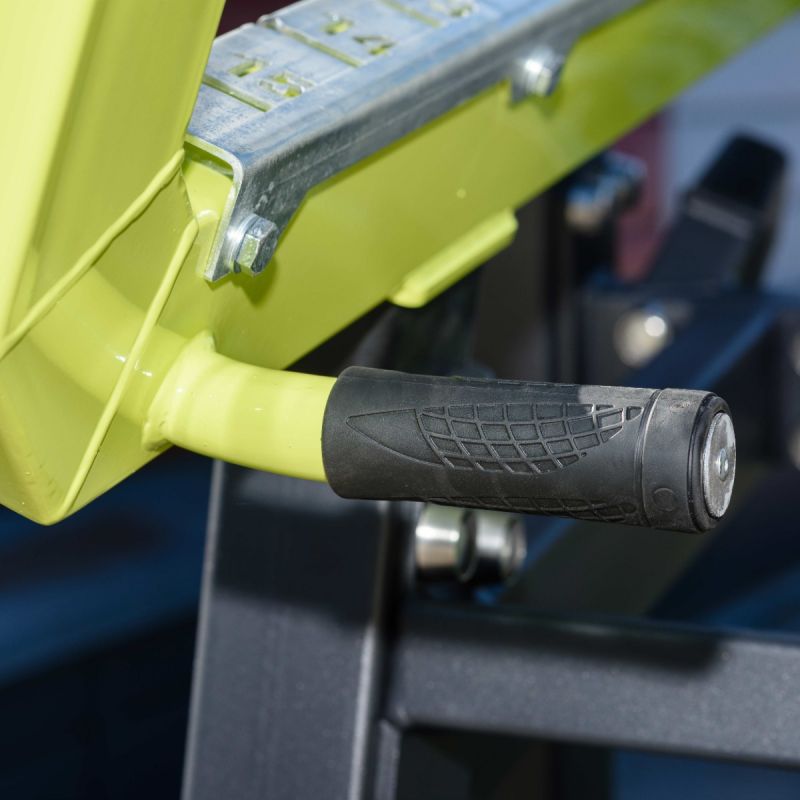

• Рукояти выполнены из стальной трубы диаметром 33 мм с толщиной стенки 3,2 мм. На рукояти нанесена мягкая накатка в местах хвата.
• Металлические элементы покрыты цинкосодержащим грунтом, формирующим антикоррозийный слой в результате химической реакции компонентов грунта с металлом, а затем — порошковой краской, запечённой в печи полимеризации. Металлические элементы ударопрочны, высокоустойчивы к температурным перепадам и метеорологическим явлениям.
• Поверхности деталей с контактными или ударными зонами дополнительно защищены методом горячего цинкования, обеспечивающим долговременную стойкость к агрессивному воздействию внешней среды.
• Надёжность и прочность разъёмных соединений конструктивных элементов тренажёра обеспечиваются за счёт использования высококачественного оцинкованного крепежа, выступающие части которого закрыты металлическими защитными колпачками.
• При изготовлении деталей на высокоточных станках лазерной резки используется технология шип-паз. Это создает точные линейные размеры, точность позиционирования деталей в сборочных узлах и стабильность размеров конструкции тренажера.

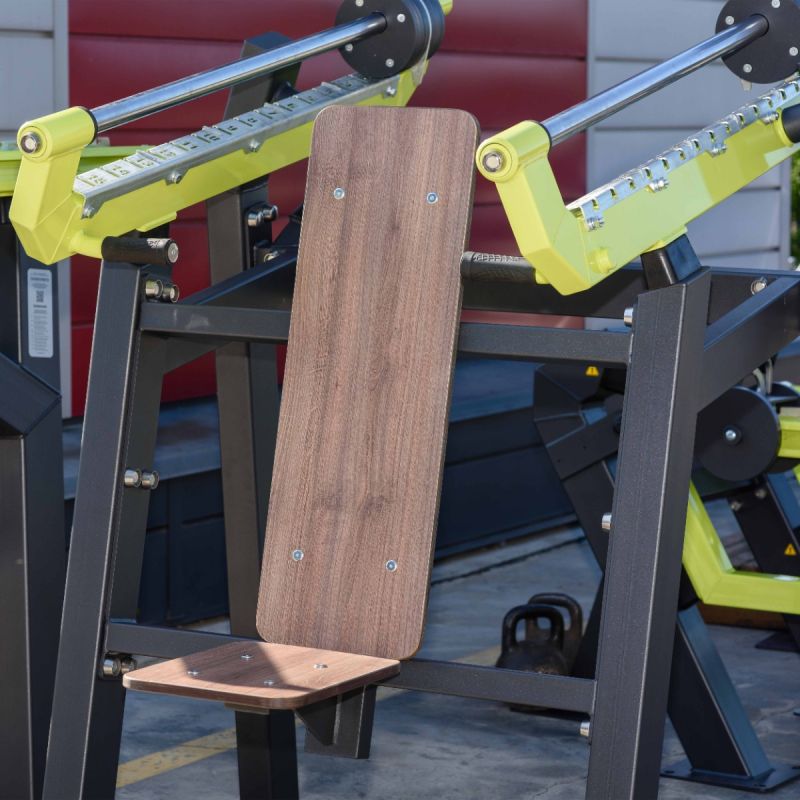

• Сиденье и спинка тренажера выполнены из высокопрочного ударостойкого HPL-пластика толщиной 18 мм.
• Цвет рамы тренажера: графит (другие цвета опционально).
• Цвет элементов (подвижных рычагов): pantone 382C (другие цвета опционально).
• Габариты (без учёта цокольной опоры): 1675×1580×1960 мм.
• Вес тренажера: 270 кг.
• Вес тренажера с цокольными опорами: 320 кг.

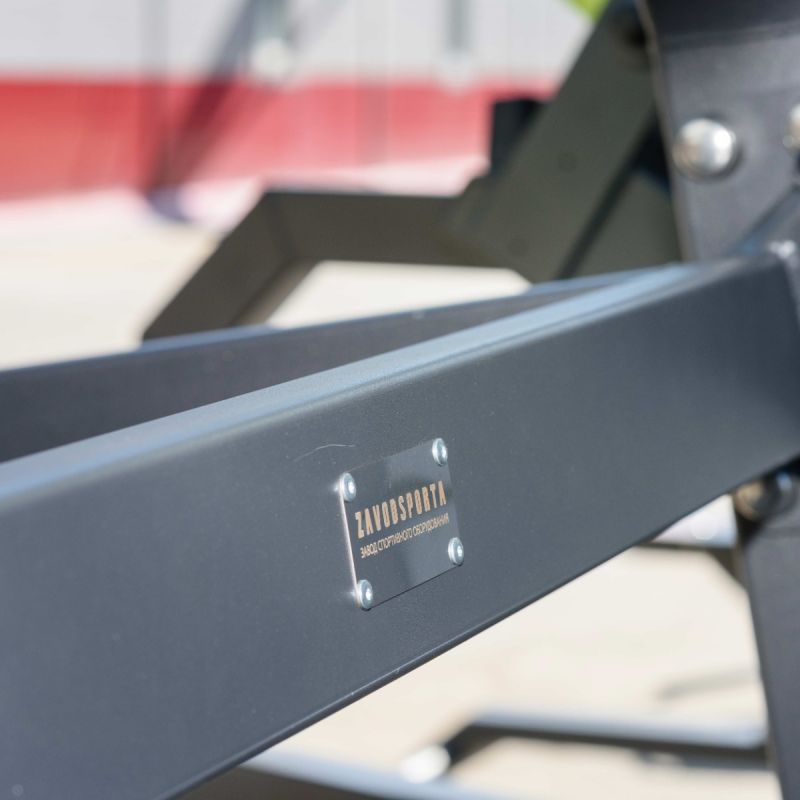

• Производитель: ZAVODSPORTA. Производитель оставляет за собой право (без предварительного уведомления) на внесение изменений в конструкцию, комплектацию или технологию изготовления тренажера для улучшения эксплуатационных качеств.

Оборудование состоит из закладной и тренажера. Закладная монтируется в грунт и заливается бетоном. Тренажер крепится к закладной за счет фланцевого соединения и отсыпается песчано-гравийной смесью до уровня площадки (не менее 150 мм). Фланцевое крепление позволяет надёжно смонтировать тренажер и беспрепятственно демонтировать при необходимости ремонта. Монтажные схемы прилагаются к комплекту поставки.

​*ZAVODSPORTA — российский производитель коммерческого спортивного оборудования, соответствующего требованиям государственных и муниципальных закупок. Продукция завода отвечает стандартам, предусмотренным федеральными законами № 44-ФЗ и № 223-ФЗ, что позволяет успешно участвовать в тендерных процедурах и поставлять оборудование для бюджетных учреждений.
