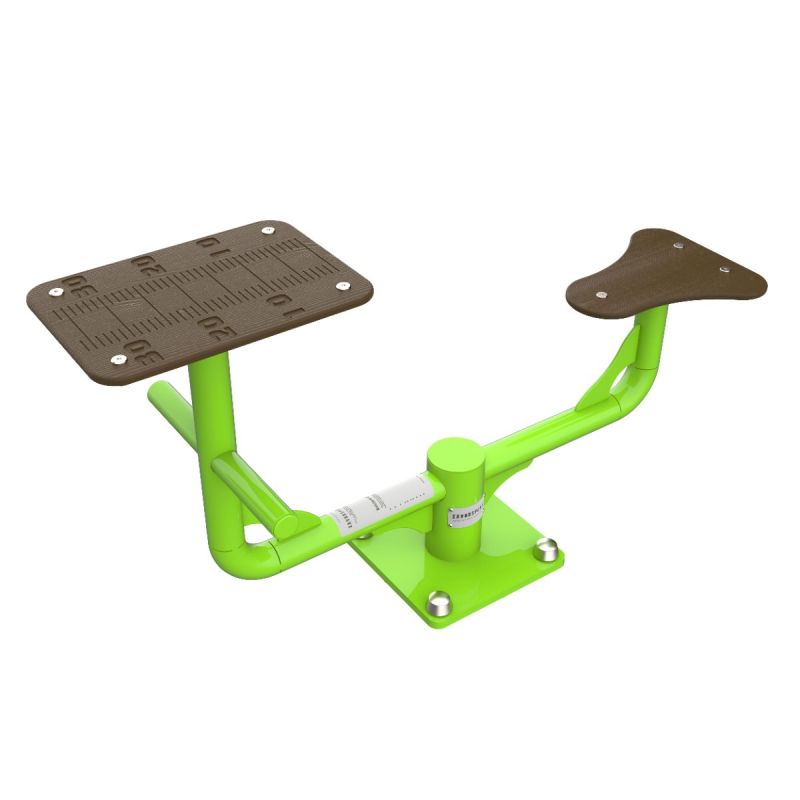

Fix-1703 Уличный тренажер Растяжка сидя с мерной шкалой ZAVODSPORTA

3D-исходник в SKP

3D-исходник в DWG

Технический паспорт

Видеоинструкция по эксплуатации

Уличный тренажер Растяжка сидя с мерной шкалой ZAVODSPORTA* предназначен для установки на уличных спортивных площадках с учетом интенсивной эксплуатации в разных климатических условиях.

• Основание тренажера выполнено из трубы диаметром 102 мм с толщиной стенки 3,5 мм.
• Вспомогательные элементы (упоры для ног) выполнены из трубы диаметром 42 мм с толщиной стенки 3,2 мм.
• Рама, фиксирующая стойку тренажера, сиденье, мерную шкалу и упоры для ног выполнена их трубы диаметром 57 мм с толщиной стенки 3 мм.
• Сиденье 350×300 мм и мерная шкала 280×400 мм выполнены из высокопрочного ударостойкого HPL-пластика толщиной 12 мм. Установлены на основании из листового металла толщиной 5 мм, приваренное к раме тренажера.
• Мерная шкала имеет разметку от 0 мм до 350 мм с шагом 10 мм.
• Основание закладной (гильза) выполнено из трубы 80×80×3 мм длинной 850 мм. Цокольная опора крепления 304×304 мм выполнена из листового металла толщиной 8 мм и усилена укосинами из листового металла толщиной 6 мм.
• Фланцевое соединение опорного столба с закладной производится через четыре овальных отверстия размером 22×30 мм, расположенных на расстоянии 240 мм. Овальные отверстия под болтовое крепление М16 позволяют дополнительно регулировать положение тренажера. Резьбовые соединения защищены составными металлическими колпачками, входящими в комплект поставки.
• Металлические элементы покрыты цинкосодержащим грунтом, формирующим антикоррозийный слой в результате химической реакции компонентов грунта с металлом, и порошковой краской с шагреневой фактурой, запечённой в печи полимеризации. Шагреневое покрытие повышает устойчивость поверхности к механическим повреждениям и маскирует следы эксплуатации.
• Надёжность и прочность разъёмных соединений конструктивных элементов оборудования обеспечиваются за счёт использования высококачественного оцинкованного крепежа, выступающие части которого защищены антивандальными хромированными заглушками из стали толщиной 1 мм.
• При изготовлении деталей используются высокоточные станки лазерной резки, что обеспечивает точность линейных размеров, корректное позиционирование элементов в сборочных узлах и стабильность геометрии конструкции тренажёра.
• Цвет: желто-зеленый, матовый (другие цвета опционально).
• Габариты (без учёта закладной): 1245×400×675 мм.
• Вес: 30 кг.
• Вес (с закладной): 40 кг.
• Производитель: ZAVODSPORTA. Производитель оставляет за собой право (без предварительного уведомления) на внесение изменений в конструкцию, комплектацию или технологию изготовления оборудования для улучшения эксплуатационных качеств.

Оборудование состоит из рамы, мерной площадки, сиденья и закладной. Закладная монтируется в грунт и заливается бетоном. Рама крепится к закладной за счет фланцевого соединения и отсыпается песчано-гравийной смесью до уровня площадки. Фланцевое крепление позволяет надёжно смонтировать оборудование и беспрепятственно демонтировать при необходимости обслуживания. Монтажные схемы прилагаются к комплекту поставки.

​*ZAVODSPORTA — российский производитель коммерческого спортивного оборудования, соответствующего требованиям государственных и муниципальных закупок. Продукция завода отвечает стандартам, предусмотренным федеральными законами № 44-ФЗ и № 223-ФЗ, что позволяет успешно участвовать в тендерных процедурах и поставлять оборудование для бюджетных учреждений.

Изделие внесено в Реестр российской промышленной продукции (Постановление Правительства РФ 719 от 17.07.2015) под реестровым номером 10668852.
