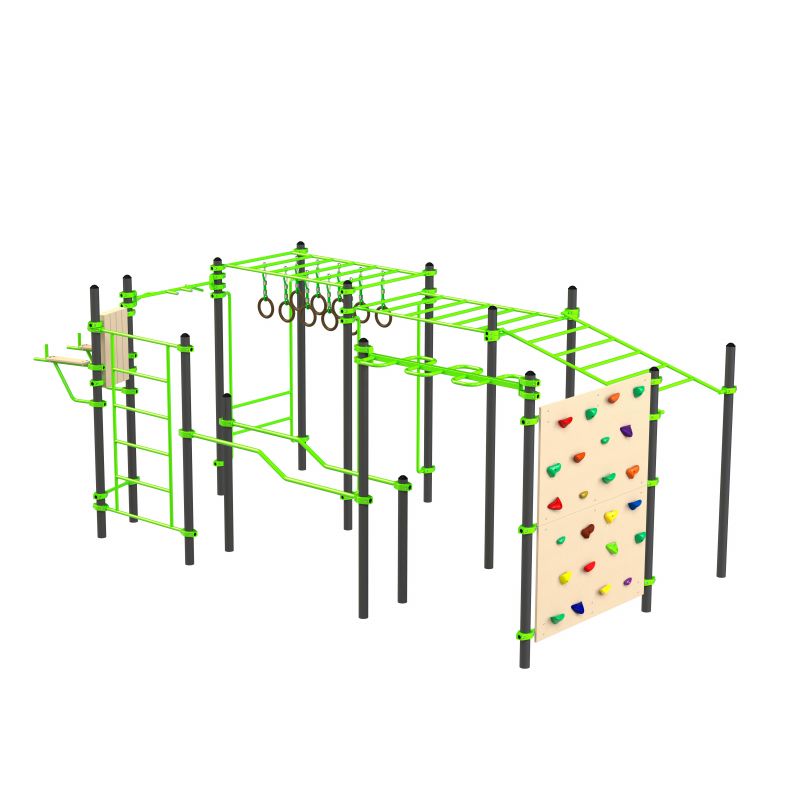

W344 GTO Многофункциональный комплекс ZAVODSPORTA

3D-исходник в DWG

Технический паспорт

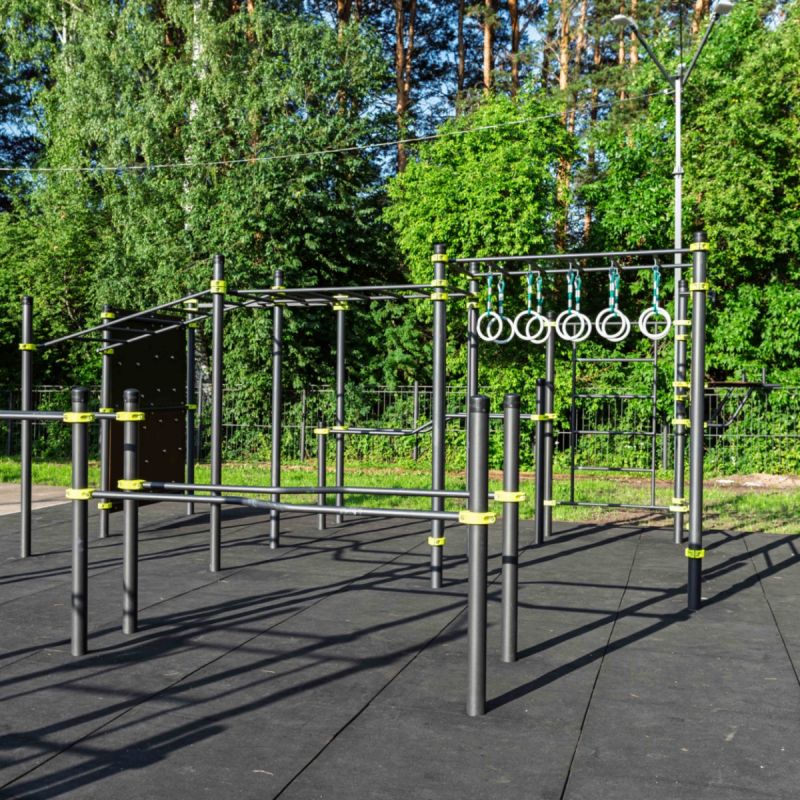

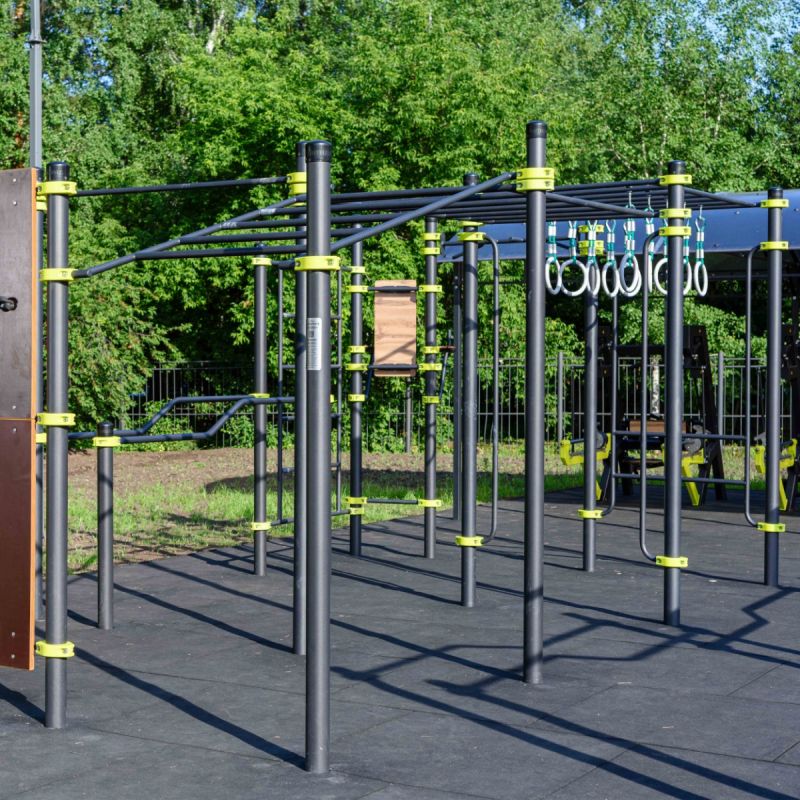

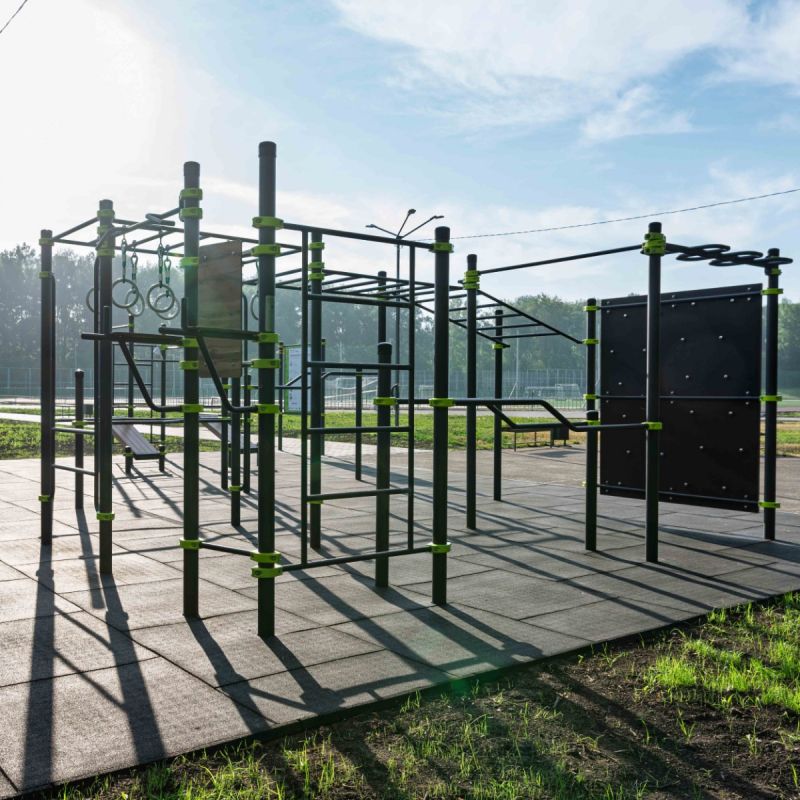

Уличный многофункциональный комплекс W344 ZAVODSPORTA* предназначен для установки на уличных спортивных площадках с учетом интенсивной эксплуатации в разных климатических условиях.

• Опорные столбы выполнены из металлической трубы диаметром 108 мм с толщиной стенки 3,5 мм.
• В состав комплекса входят 15 опорных столбов: 10 высотой 3600 мм, три высотой 3300 мм, один высотой 2600 мм и один высотой 2100 мм.
• Торцы опорных столбов оборудованы пластиковыми заглушками.

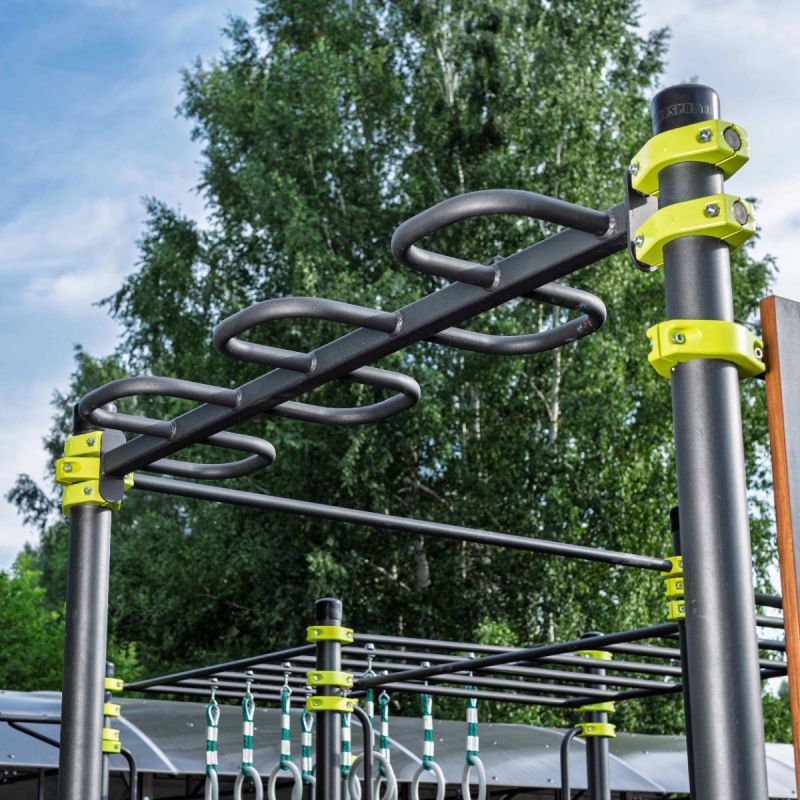

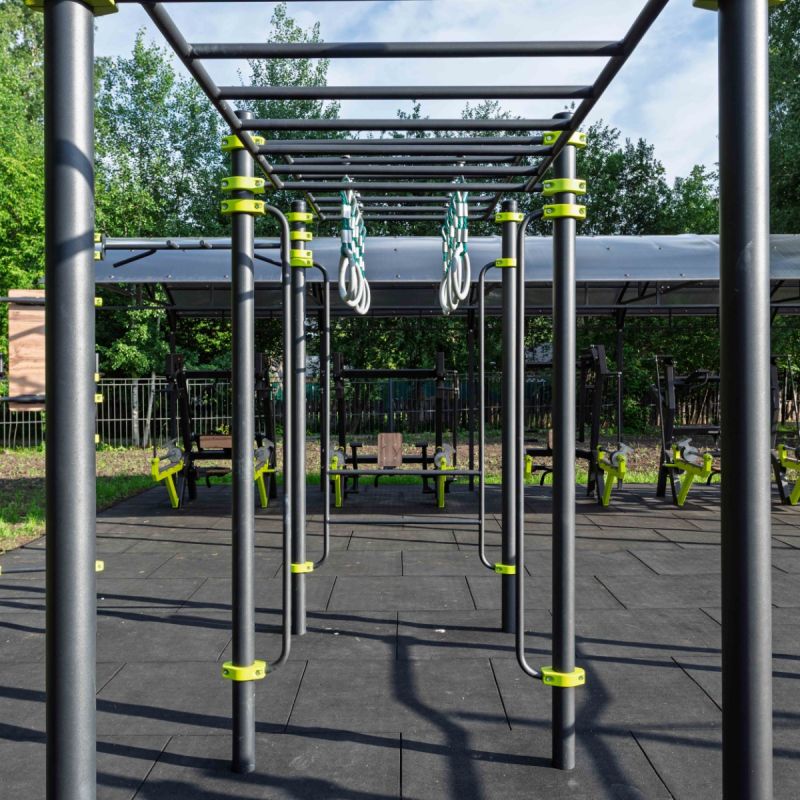

• Перекладины, рукоходы классические, в подъём и змеевик, шведские стенки, турник разнохватовый, рукояти выполнены из металлической трубы диаметром 34 мм с толщиной стенки 3,2 мм.
• Брусья разноуровневые выполнены из металлической трубы диаметром 48 мм с толщиной стенки 3,2 мм.

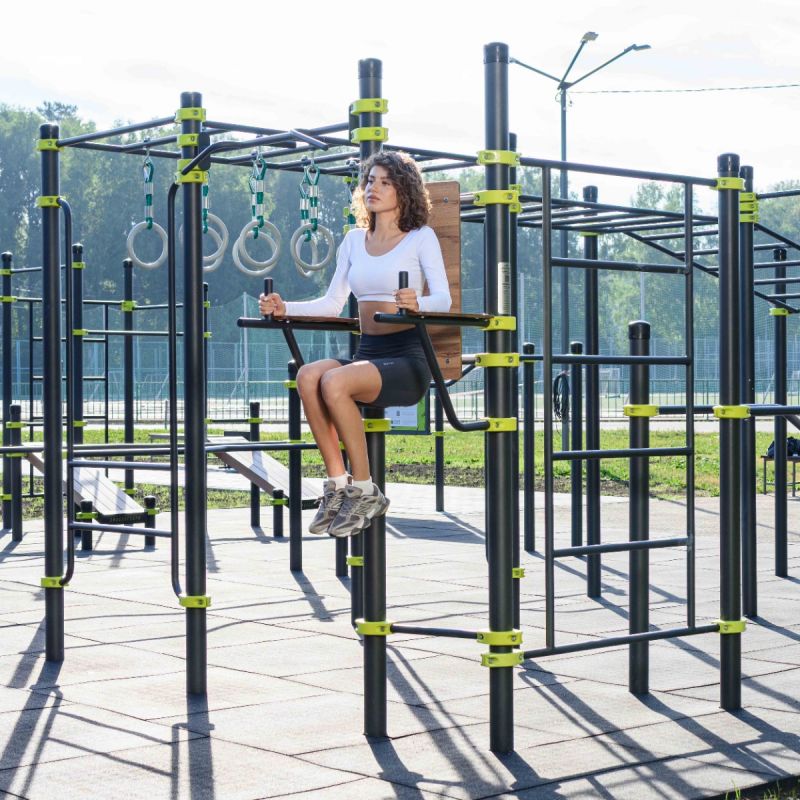

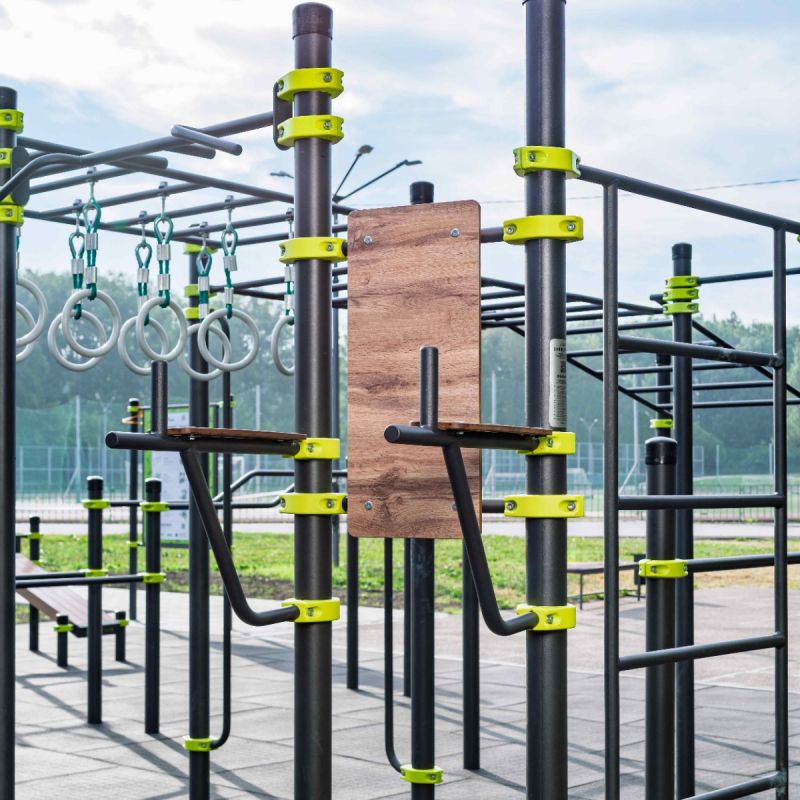

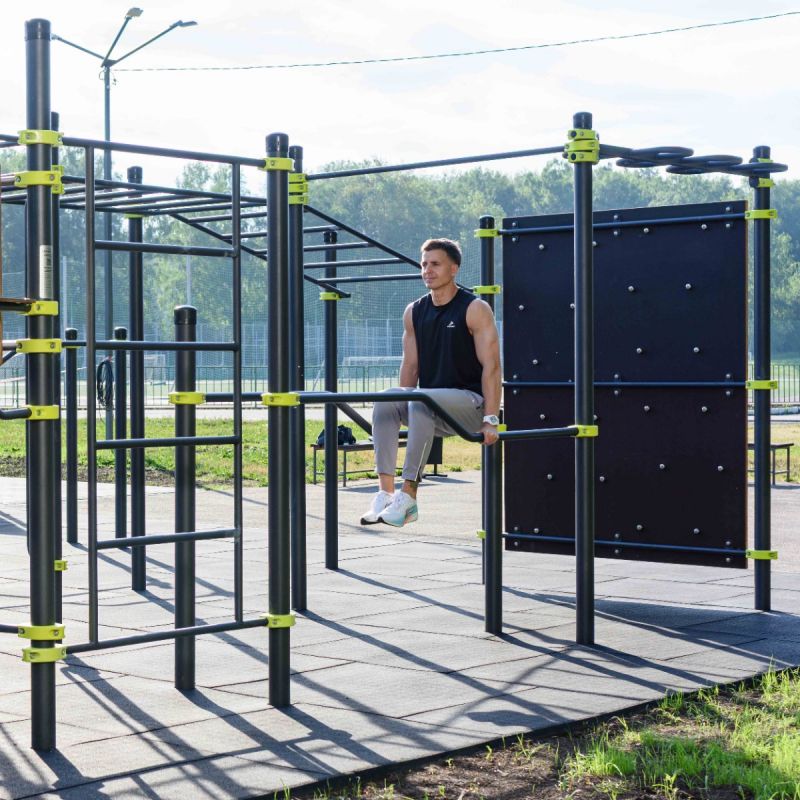

• Спинка для пресс-брусьев выполнена из древесины хвойных пород, предварительно высушенной до нормативной влажности и покрытой износостойким лаком. Такое покрытие формирует прочную защитную плёнку, устойчивую к ультрафиолетовому излучению, влаге и перепадам температур, что продлевает срок службы древесины при круглогодичной эксплуатации на открытом воздухе.
• Подлокотники для пресс-брусьев с основой из металлической трубы диаметром 34 мм с толщиной стенки 3,2 мм выполнены из влагостойкой фанеры толщиной 24 мм.

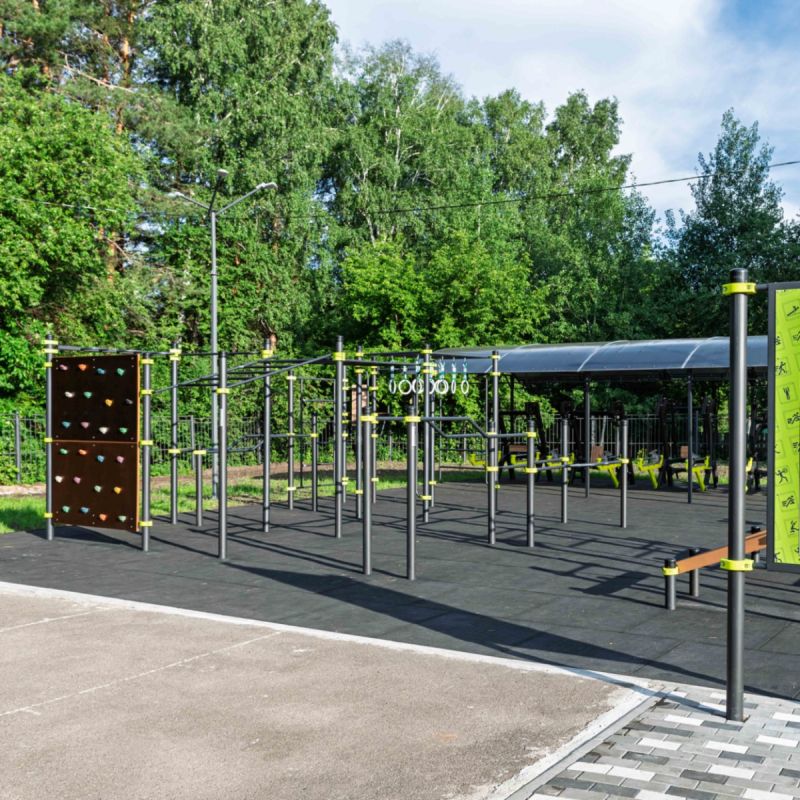

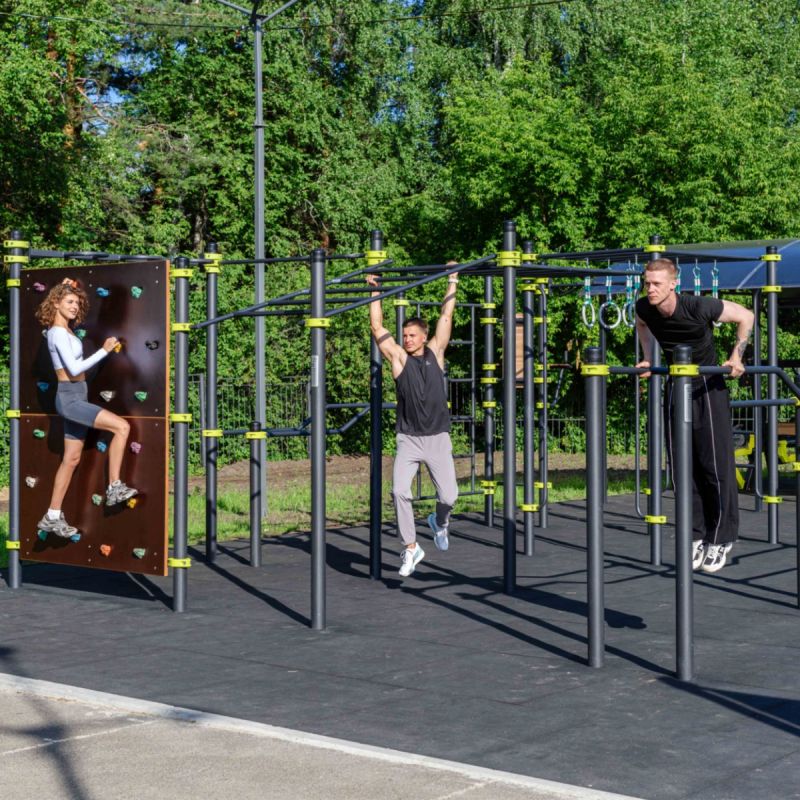

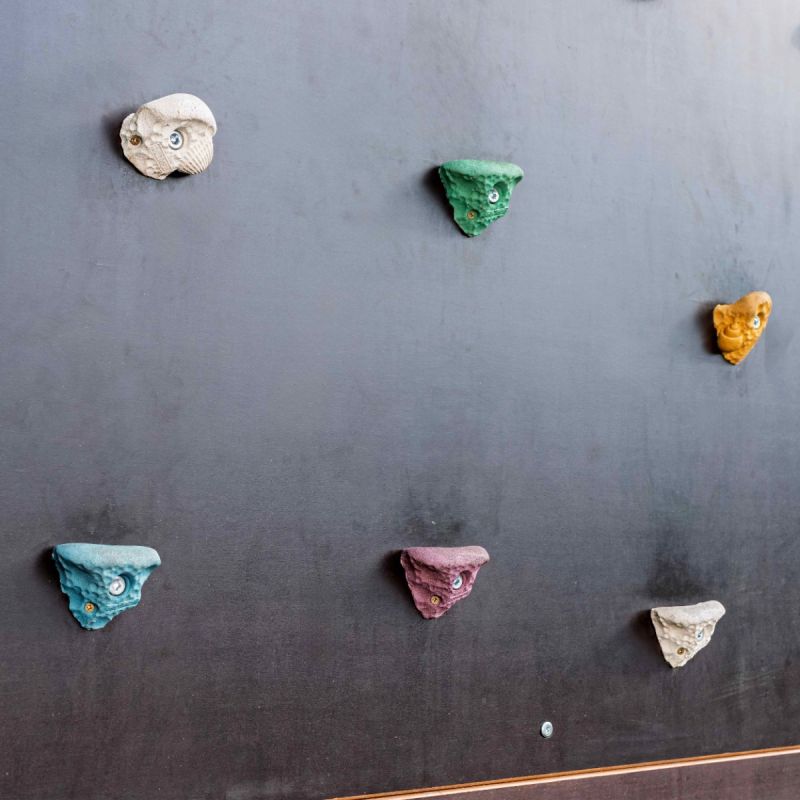

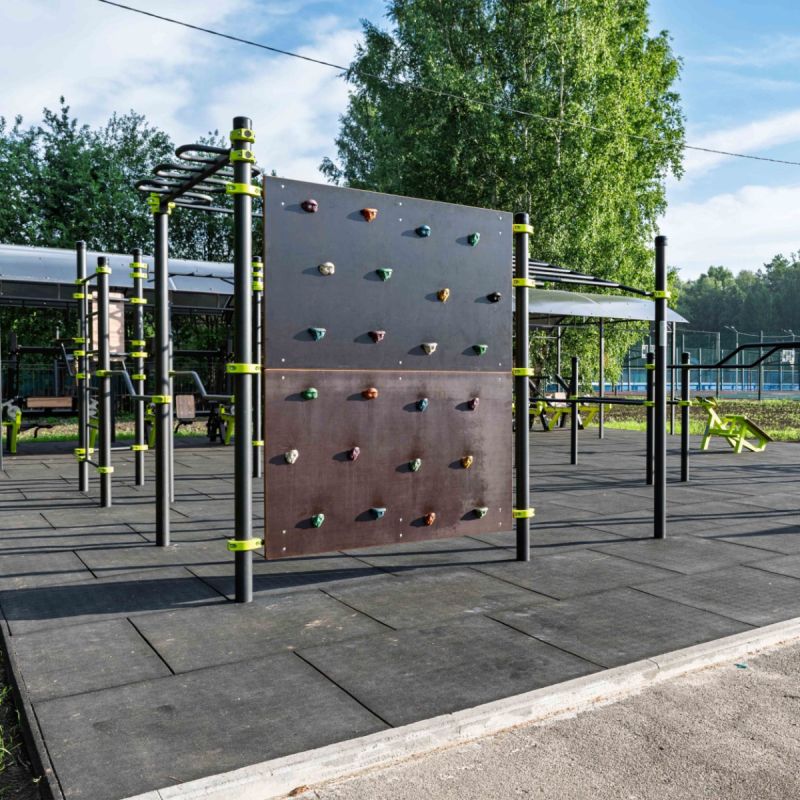

• Щит для лазания с элементами скалодрома выполнен из высококачественной фанеры толщиной 24 мм.

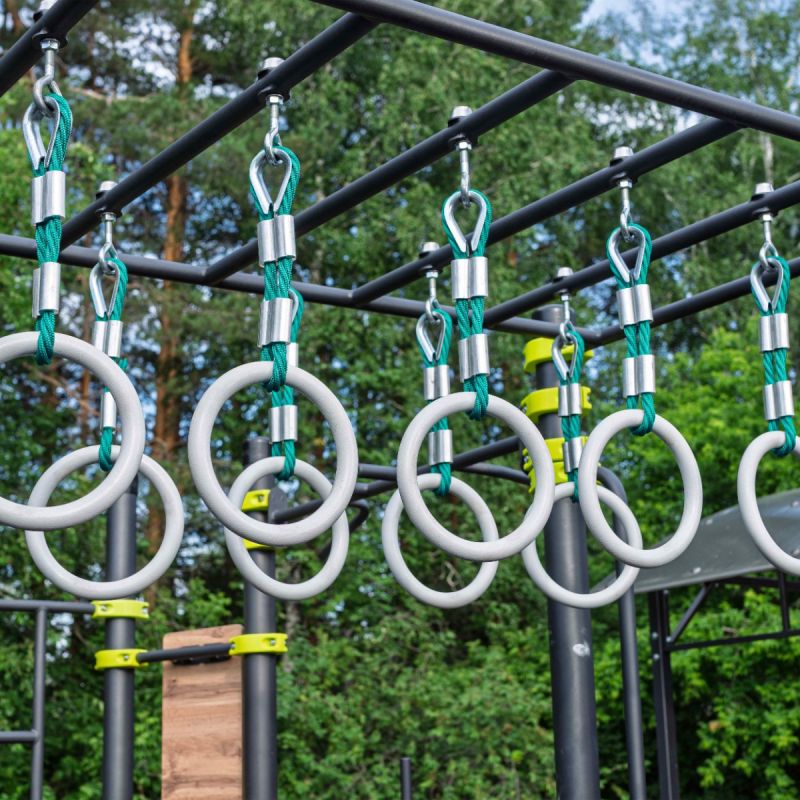

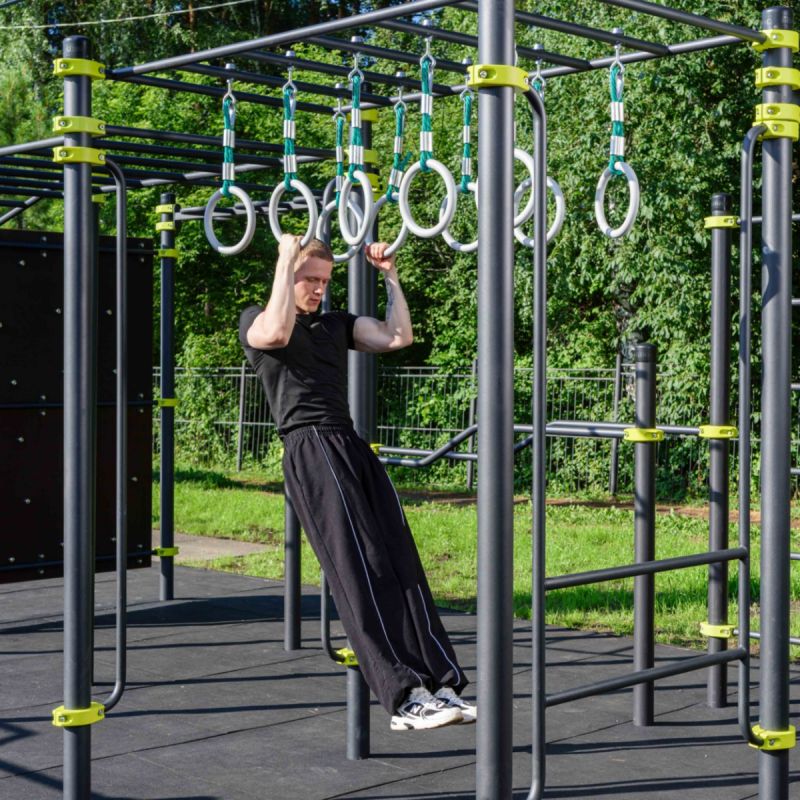

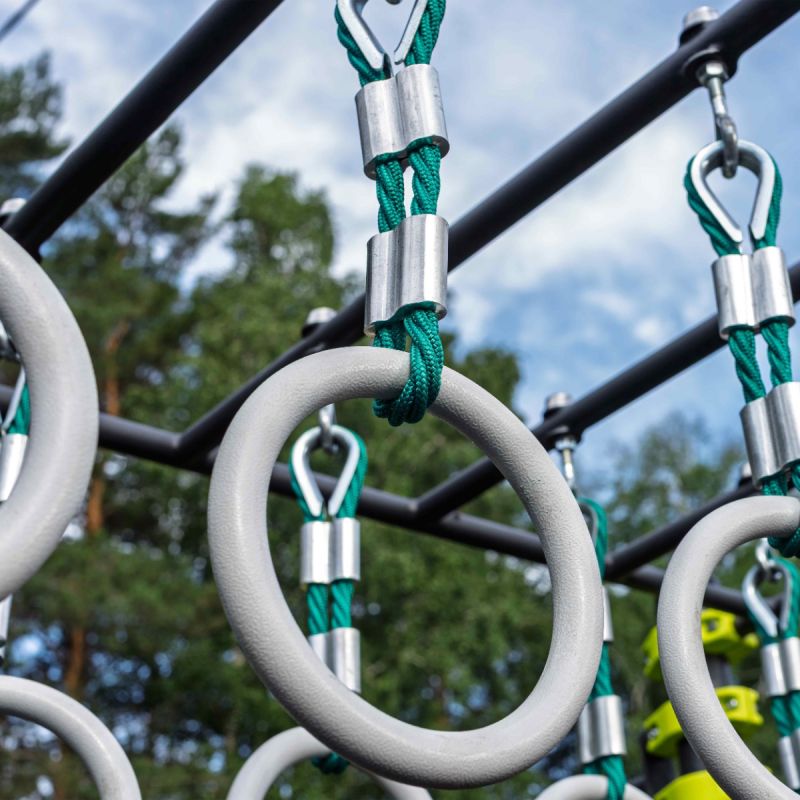

• Кольца рукохода выполнены из качественной фанеры, закреплены при помощи армированного каната диаметром 16 мм с металлическим сердечником. Гнездо для крепления навесного инвентаря изготовлено из стального листа толщиной 3 мм.

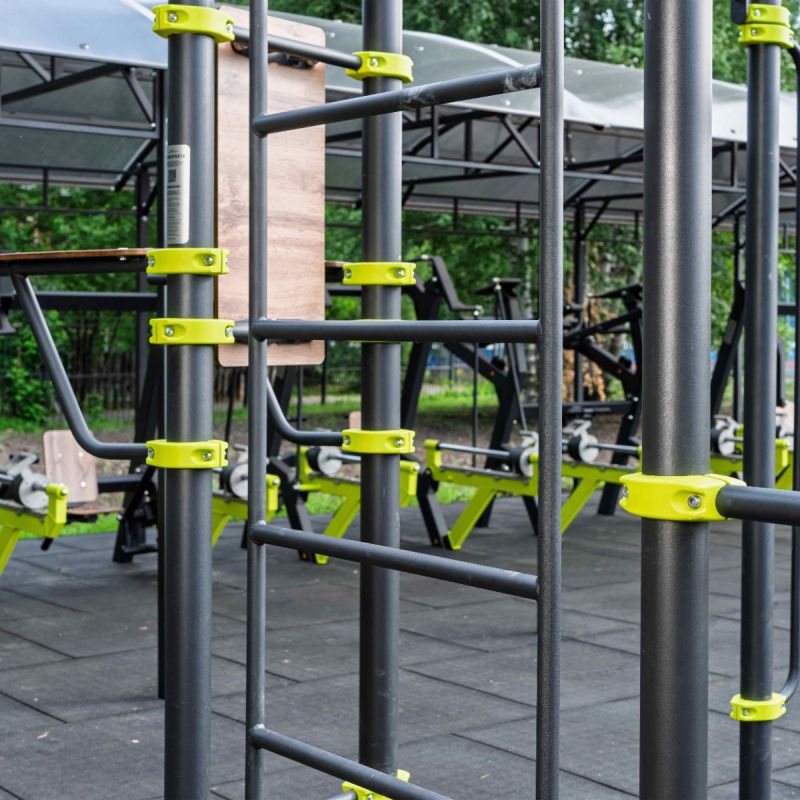

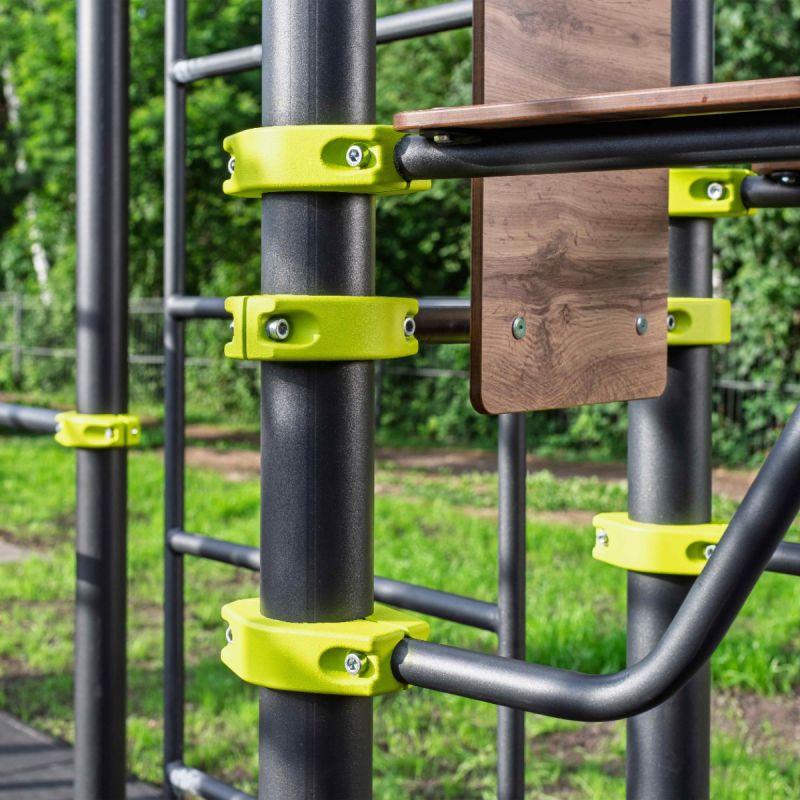

• Все элементы фиксируются к опорным столбам с помощью надёжных металлических хомутов с болтовым соединением. Конструкция хомутов обеспечивает прочную посадку и равномерное распределение нагрузки, а самоконтрящиеся гайки М10 предотвращают самопроизвольное ослабление креплений в процессе эксплуатации.
• Металлические элементы покрыты цинкосодержащим грунтом, формирующим антикоррозийный слой в результате химической реакции компонентов грунта с металлом, а затем — порошковой краской, запечённой в печи полимеризации. Металлические элементы ударопрочны, высокоустойчивы к температурным перепадам и метеорологическим явлениям.
• Надёжность и прочность разъёмных соединений конструктивных элементов тренажёра обеспечиваются за счёт использования высококачественного оцинкованного крепежа.
• При изготовлении деталей на высокоточных станках лазерной резки используется технология шип-паз. Это создает точные линейные размеры, точность позиционирования деталей в сборочных узлах и стабильность размеров конструкции тренажера.
• Цвет опорных столбов: графит (другие цвета опционально).
• Цвет элементов: pantone 382C (другие цвета опционально).
• Габариты: 6613×3615×2645 мм.
• Вес: 780 кг.
• Производитель: ZAVODSPORTA. Производитель оставляет за собой право (без предварительного уведомления) на внесение изменений в конструкцию, комплектацию или технологию изготовления тренажера для улучшения эксплуатационных качеств.

Оборудование монтируется путем бетонирования опорного столба на глубину 1000 мм и отсыпается песчано-гравийной смесью до уровня площадки (не менее 200 мм). Монтажные схемы прилагаются к комплекту поставки.

​*ZAVODSPORTA — российский производитель коммерческого спортивного оборудования, соответствующего требованиям государственных и муниципальных закупок. Продукция завода отвечает стандартам, предусмотренным федеральными законами № 44-ФЗ и № 223-ФЗ, что позволяет успешно участвовать в тендерных процедурах и поставлять оборудование для бюджетных учреждений.
